氣動調節閥是以壓縮氣體為動力源，以氣缸為執行器，借助閥門定位器、電磁閥、儲氣罐等附件去驅動的閥門，那么其具體工作原理是什么?
氣動調節閥的工作原理是以壓縮空氣為動力源，氣缸為執行機構，通過電動閥門定位器、液力變矩器、電磁閥、保持閥等附件驅動閥門實現通斷或比例調節。自動控制系統的控制信號用于完成管道介質的調節:流量、壓力、溫度等工藝參數。其特點是控制簡單，響應速度快，本質安全，不需要采取額外的防爆措施。
氣動調節閥是廣泛應用于石油、化工、電力、冶金等工業企業的工業過程控制儀表之一，通常是連接、安裝和調節氣動執行機構和調節閥的組合儀表。

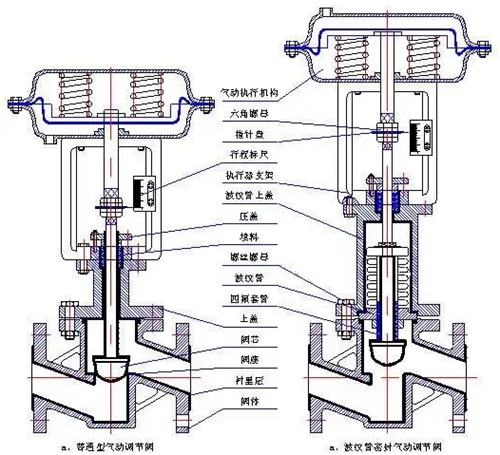

減壓閥通常由連接、安裝和調節氣動執行機構和減壓閥組成。氣動執行器分為單動式和雙動式，單動式執行器有回位彈簧，雙動式執行器沒有回位彈簧。其中當單作用致動器失去其原點或突然損壞時，單作用致動器可以自動返回到在閥的初始階段設定的開關狀態。
氣動調節閥有兩種動作:空氣開啟式和空氣關閉式。當膜頭上的開放空氣壓力增加時，閥門將向增加開口的方向移動。當達到輸入壓力的上限時，閥門將完全打開。相反，當空氣壓力降低時，閥門向關閉方向移動，當不輸入空氣時，閥門完全關閉。因此，氣開閥有時也稱為故障關閉閥。排氣式的作用方向與排氣式相反。當空氣壓力增加時，閥門向關閉方向移動;當氣壓下降或消失時，直到閥門開啟或完全開啟。有時被稱為失敗型。氣壓調節閥的空氣開啟或關閉通常是通過執行機構的正反作用和閥狀態結構的不同裝配方式來實現的。
氣動調節閥閥門定位器是控制閥的主要附件，與氣動控制閥配套使用。接收調節器的輸出信號，并通過輸出信號控制氣壓調節閥。調節閥工作時，閥桿的位移通過機械裝置反饋給閥門定位器，閥門的位置通過電信號傳遞給上位系統。閥門定位器按其結構和工作原理可分為空氣閥門定位器、電動閥門定位器和智能閥門定位器。本發明可以增加調節閥的輸出，減少調節信號的傳輸延遲，加快閥桿的運動速度，提高閥桿的線性度，克服閥桿的摩擦力，消除不平衡力的影響，保證調節閥的正確定位。
