在之前的文章中小編介紹了《阿特拉斯真空泵保養要求有哪些？》今天小編帶大家了解一下滑閥泵以及工作原理是什么？
滑閥式油封機械泵(簡稱滑閥式真空泵或滑閥泵)與旋片泵一樣，也是一種變排量輸氣泵?；y式真空泵的泵送原理與旋片泵相似，但兩者結構不同?；y式真空泵之所以叫滑閥泵是因為它采用了滑閥機構來改變吸入室的容積。滑閥泵的結構主要由泵體、其內部的偏心旋轉滑閥、半圓形滑閥導軌、排氣閥和軸組成。
滑閥式真空泵的工作原理
雙級滑閥泵實際上是由兩個單級泵串聯而成。它的高、低真空室在同一個泵體上，有的直接鑄造成一個整體，有的壓入中間隔板將泵室分成高、低兩個室。
由于滑閥泵的旋轉質量具有較大的偏心率，如果在質量平衡中滑動良好，在運行中會產生較大的振動。而泵的旋轉質心的運動軌跡是一條形狀復雜的閉合曲線，很難達到滑閥泵慣性力的完全平衡。如何平衡滑閥的質量，減少泵的振動，一直是滑閥泵中要解決的重要問題。

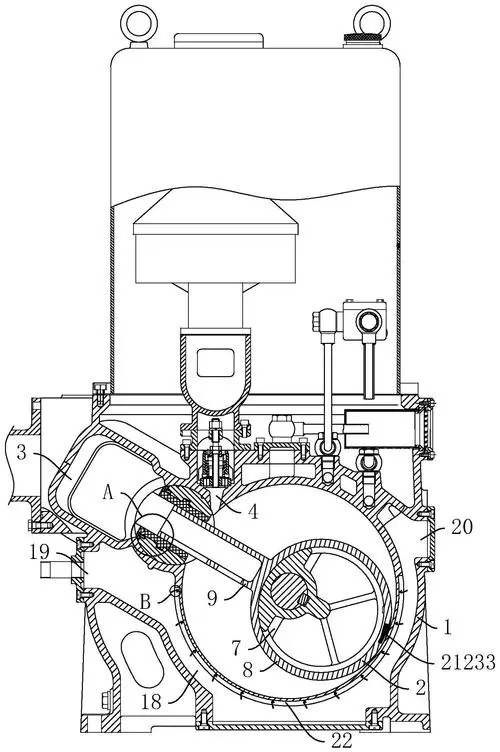

泵體上有滑閥環，滑閥環內有偏心輪，偏心輪固定在與泵體中心線重合的軸上。矩形滑閥桿安裝在滑閥環上，可在半圓形滑閥導軌內上下滑動和左右擺動，因此泵室被滑閥環和滑閥桿分成A、B兩個室。在泵的運行過程中，腔室A和B的容積周期性地變化，使得被泵送的氣體以逐漸增加的容積連續地進入吸入腔室;同時，排氣室中的氣體隨著其體積的減小而被壓縮，并通過排氣閥排出泵外。
以上內容由阿特拉斯.科普柯(無錫)壓縮機有限公司整理的關于滑閥泵的工作原理的相關內容，如果您有其他關于滑閥泵的相關問題，可以聯系我們在線客服進行咨詢。
