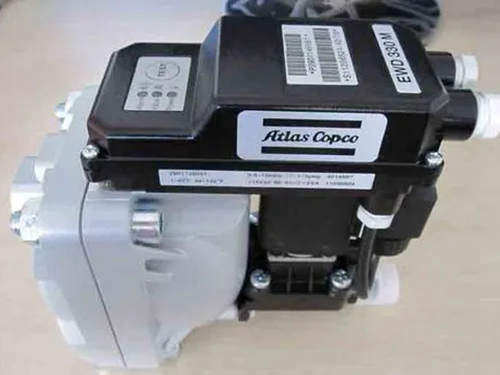

EWD330M自動疏水器說明書說明書
作者：阿特拉斯·科普柯 發布時間：2023-02-13
EWD330M 自動疏水閥主要局限于電力、化工、石油、冶金等行業行駛的加熱器的液位掌控，以維持加熱器蒸汽側的壓力和凝結水水位，達節能效果。
原理汽液兩相流自動疏水閥由信號管和調節閥構成。
信號管主要由缸體、蒸汽側管和水側管構成，其作用是根據水位調控蒸汽用量。
調節閥主要由缸體、節流孔板、錐形板、法蘭等構成，下方部分用作調控蒸汽進口，其作用是掌控排水量的大小。
疏水性叢式加熱器的出口流入并注入調節閥。調控蒸汽從信號管的蒸汽側管流向調節閥。兩者混合之后，它們一起流向錐形板。由于錐形板的過流面積不變，水的精確過流面積適當減大，從而增加了水量，從而達阻疏的效果，使加熱器之內的液位增高。當液位達正常蓄水位時，截?cái)嘈盘?hào)管蒸汽側管的調節蒸汽，調節閥全然流向排水管，從而減少排水流量，減少加熱器之內的液位。這樣，反復變更，使加熱器始終維持一定的水位。
以上內容由阿特拉斯·科普柯（無錫）壓縮機配件小編收集整理，希望對您有事幫助！
