電動機
常見的電動馬達是三相鼠籠式異步電動機。這種電動機應用于所有類型的工業。它無聲且可靠，因此是絕大多數系統的一部分，包括壓縮機在內。電動機主要包括兩部分，靜止的定子和轉動的轉子。定子產生一個轉動的磁場，轉子將此能量轉換動能，即機械能。
定子連接到三相電源上。定子繞組中的電流加強了旋轉磁力場，這樣就會在轉子中產生電流，并會加強磁力場。定子與轉子各自的磁力場產生轉向力矩，結果就會使轉子軸轉動。
電動機轉速
如果異步電動機軸的旋轉速度與磁場相同，轉子上的感應電流將會是零。然而，由于軸承的各種損失，軸的轉動速度總是低于磁場同步轉速(叫做“滑程”)的1-5%。
(永磁電動機不會產生任何滑程。)
效率
電動機中的能量轉換不會沒有損失。那些損失是在其它機構中的電阻損耗、通風損失、磁化損失和摩擦損失。
P2總是電動機銘牌上印有的數據。
電動機絕緣等級
電動機繞組中的絕緣材料按照IEC60085來分級，IEC60085是由國際電工技術委員會發表的一份標準。根據溫度的不同，字母來代表等級數，此溫度是隔離應用領域的上限。
如果超出上限10℃持續一段時間，絕緣材料的使用壽命就會縮短一半左右。
| 絕緣等級 | B | F | H |
| 最大線圈溫度℃ | 130 | 155 | 180 |
| 環境溫度℃ | 40 | 40 | 40 |
| 溫度上升℃ | 80 | 105 | 125 |
| 熱余?！?/span> | 10 | 10 | 15 |
電動機防護等級
按照IEC60034-5，防護等級指定了電動機防接觸和防水的分類情況。這些都是以字母IP和兩位數字表示。第一位數字表明電動機固體對接觸和滲透的保護程度。第二個數字表明防水的程度。例如，IP23中的(2)表示防固體物的厚度是12mm;(3)表示從垂直方向起可以防止水直接噴灑到60°的位置IP54：(5)防塵;(4)對來自各個方向水的噴灑都可以防護。IP55：(5)防塵;(5)對來自各個方向的低壓噴射的水都可以防護。
電動機冷卻方法
按照IEC60034-6冷卻方法說明了電動機如何冷卻。這是用字母IC、代表冷卻方式的數字(不通風、自通風、強制冷卻)和冷卻操作模式(內部冷卻、表面冷卻、閉路冷卻、液體冷卻等等)來表示。
電動機安裝方法
按照IEC60034-7，安裝方法明確了應該如何安裝電動機。這是由字母IM和四個數字表示。例如，IM1001表示：兩個軸承、一個帶有自由軸頸端的軸和帶腳定子固定機構。IM3001表示：兩個軸承、一個帶有自由軸頸端的軸、無腳定子機構，帶有平面固定孔的大法蘭。

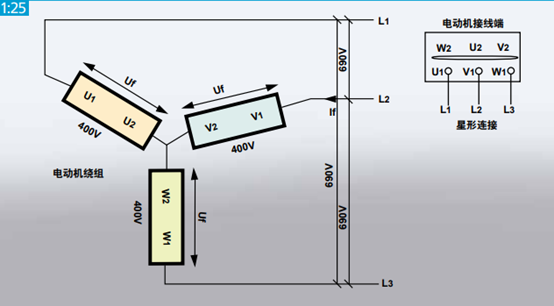

該圖顯示了電機繞組的連接是星形連接，其中端頭連接在星形連接電機端子上。這個例子顯示了它連接在690V電源上。

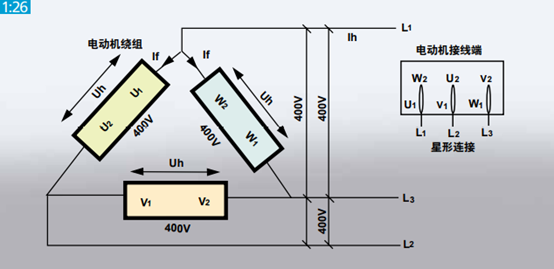

該圖顯示了電機繞組的連接是組在三角形連接，其中端頭連接在三角形連接電機端子上。這個例子顯示了它連接在400V電源上。
電動機星形連接(Y)和三角形(?)連接
三相電動機有兩種連接方法：星形(Y)或三角形(Δ)。三相電動機的繞組標有U、V和W(U1-U2;V1-V2;W1-W2)。在美國標準則使用T1、T2、T3、T4、T5和T6。對于星形連接來講，電動機繞組“端子”連接到一起，形成零點，外觀像一個星形(Y)。

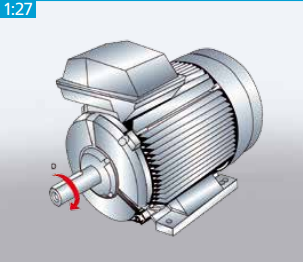

主電源連接在三相電機的端子上，顯示為U、V和W。位相序列分別是L1、L2和L3。該圖顯示了電機順時針轉動，如從“D”驅動端部看到的一樣。為使電機逆時針轉動，要更換連接在啟動器或電機上的三根火線中任意兩個的接線位置。當逆時針轉動時，要檢查冷卻風扇的運行。
相電壓(相電壓=主電壓/√3;例如400V=690/√3)會穿過整個繞組。朝向零點的電流Ih變成相電流，相應的，相電流將會以If=Ih流過繞組。
在三角形(Δ)連接中，起點和終點在不同的相中是連在一起的，然后就形成一個三角形(Δ)。因此，將有一主電壓流過繞組。進入電動機的電流Ih是主電流，它將會在繞組之間分開，使每一相都通有電流，Ih/√3=If。同樣的電動機可以連接到690V的星形連接上，也可以連接到400V的三角形連接上。在這兩種情況下，流過繞組的電壓都會達到400V。對于通往電動機的電流，連接到電壓為690V的星形連接的電流要低于連接到電壓為400V的三角形連接的電流。電流之間是√3的關系。
例如，對于電動機電板，它可以使用690/400V的電壓。就是說，星形連接主要用于高壓，而三角形連接主要用于低壓。也可以源于電板的電流對于星形連接電動機來說較低，而對于三角形連接的電動機來說就較高。
電動機力矩
電動機轉向力矩是表示電動機轉向能力的物理量。每臺電動機都存在最大力矩。當負載大于最大力矩時，電動機則不能轉動。在低于電動機的最大力矩的正常負荷范圍內，電動機能夠正常運轉。然而，啟動序列會包括額外負載。電動機性能通常變現為力矩曲線。

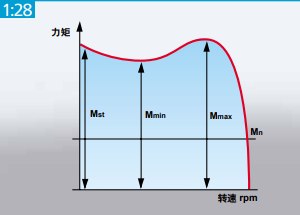

鼠籠式異步電動機的力矩曲線，當電機啟動時力矩比平常大。Mst=啟動力矩、Mmax=最大力矩(“切削力矩”)、Mmin=最小力矩(“鞍座力矩”)、Mn=額定力矩

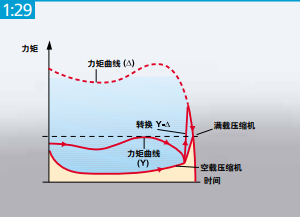

螺桿式壓縮機的星形/三角形啟動異步電動機的力矩曲線與螺桿壓縮機的力矩需求曲線。壓縮機在星形接線時是空載(空轉)。當速度已達到約90-95%的額定速度時，電機切換到三角形接線，力矩增加，壓縮機加載，并且達到了它的工作點。
本內容由阿特拉斯·科普柯的壓縮空氣技術工程師們多年來收集信息、修訂而成。我們希望通過這些知識的分享，幫助那些需要壓縮空氣的行業以更快更好的方式實現壓縮效率的提升。
